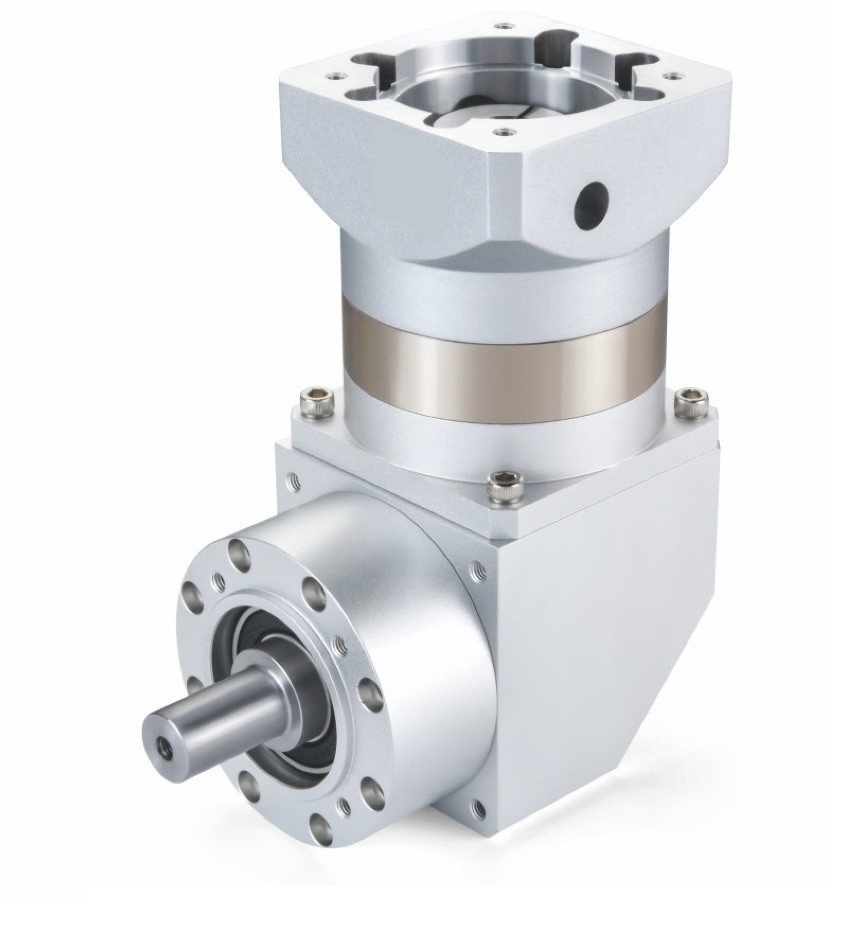

Reduttore planetario a marcia retta serie ZPLE per apparecchiature elettriche industriali

  • Straight Gear Planetary Reducer ZPLE Series For Industrial Electrical Equipment
Luogo di origine Cina
Marca CLX
Certificazione N/A
Numero di modello ZPLE

Contattimi gratis campioni e buoni.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Se avete di preoccupazione, forniamo la guida in linea di 24 ore.

x
Dettagli
Nome del prodotto Reduttore di marcia retta della serie ZPLE Materiale Struttura interamente in metallo con lega di alluminio e acciaio
Applicazione Materiale elettrico industriale Disposizione degli ingranaggi Reduttore di ingranaggio rettilineo
Evidenziare

Riduzione planetaria serie ZPLE

,

Riduttore planetario dell'ingranaggio diritto

,

apparecchiature elettriche industriali riduttore planetario
Lasciate un messaggio
Descrizione di prodotto

Motore servomotore di serie ZPLE per varie applicazioni

Descrizione del prodotto:

Il riduttore è un componente indipendente composto da una trasmissione di ingranaggi, una trasmissione di vermi e una trasmissione di vermi di ingranaggi racchiusi in un guscio rigido,utilizzato solitamente come dispositivo di trasmissione di riduzione tra la trasmissione originale e la macchina di lavoro.



I riduttori sono generalmente utilizzati per le trasmissioni a bassa velocità e ad alta coppia.la potenza dei motori elettriciUn normale cambio ha anche diverse coppie di marce con lo stesso principio per ottenere l'effetto di decelerazione desiderato.Il rapporto tra il numero di denti dell'attrezzatura grande e quella piccola è il rapporto di trasmissione.



Straight Gear Planetary Reducer ZPT Series matching different brands Motor for Chinese and Overseas Manufacturer 0

I riduttori di marcia presentano le caratteristiche di un piccolo volume e di una grande trasmissione della coppia.con un'ampia gamma di combinazioni di motoriIl rapporto di trasmissione è finemente graduale per soddisfare le diverse condizioni di funzionamento e ottenere l'integrazione elettromeccanica.Il riduttore ha un'elevata efficienza di trasmissione, basso consumo energetico e prestazioni superiori.



Caratteristiche:

1. Adottare trasmissione a dentatura dritta, tramite trattamento di carburizzazione e spegnimento, trattamento di modifica del profilo dentale, garantire un funzionamento regolare, basso rumore;

2Struttura semplice, produzione di massa, tempi di consegna veloci e prestazioni ad alto costo;

3Il riduttore ha una gamma completa, che può soddisfare le esigenze della maggior parte dei riduttori sul mercato.

Parametri tecnici:

Modello Unità ZPLE060 ZPT090 ZPLE120 Rapporto Fase
Potenza nominale Torsione N.m. 16.5 60 148 3 1
27 86 222 4
27 94.5 235 5
19.5 64 158 7
8.5 39.5 93 10
  96 250 12 2
  96 250 15
30 96 250 16
30 96 250 20
33 105.5 264 25
30 96 250 28
33 105.5 264 35
30 96 250 40
33 105.5 264 50
21.5 71.5 177 70
37.5 120 310 64 3
37.5 120 310 80
37.5 120 310 100
41 132.5 329 125
37.5 120 310 140
41 132.5 329 175
37.5 120 310 200
41 132.5 329 250
37.5 120 310 280
41 132.5 329 350
Torsione di arresto di emergenza N.m. 2 volte la coppia di uscita nominale
Velocità di ingresso normale r/m 3000 3000 2000
Velocità massima di ingresso r/m 6000 6000 3500
Forza radiale massima N 170 1020 2230
Forza assiale massima N 120 850 1550
Efficienza % Singolo (97%) Doppia percentuale (95%)
Durata media di vita h 20000
Peso kg 2.2 4.7 11.5   1
2.5 5.3 13.5   2
2.8 5.9 15.7   3



Modello Unità ZPLE060 ZPT090 ZPLE120 Rapporto Fase
Momento di inerzia kgcm2 0.107 0.4 1.65 3 1
0.094 0.309 1.22 4
0.092 0.291 1.15 5
0.091 0.285 1.13 7
0.091 0.283 1.11 10
  0.4 1.65 12 2
  0.309 1.65 15
0.094 0.291 1.22 16
0.092 0.291 1.15 20
0.092 0.291 1.15 25
0.091 0.285 1.13 28
0.091 0.285 1.13 35
0.091 0.2835 1.11 40
0.091 0.283 1.11 50
0.091 0.283 1.11 70
0.092 0.291 1.15 64 3
0.092 0.291 1.15 80
0.092 0.291 1.15 100
0.092 0.291 1.15 125
0.091 0.291 1.13 140
0.091 0.291 1.13 175
0.091 0.283 1.11 200
0.091 0.283 1.11 250
0.091 0.283 1.11 280
0.091 0.283 1.11 350
Noise dB 60 65 68
Lubrificante   Lubrificazione a base di grassi sintetici
Livelli di protezione

IP65
