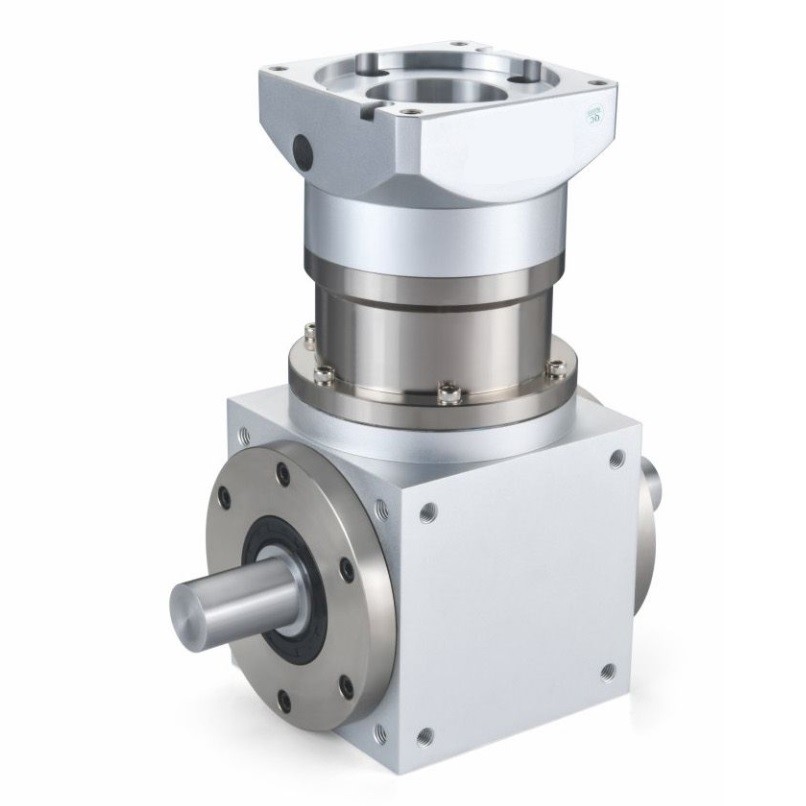

Riduzione planetaria a trasmissione retta metallica Ricambi elettrici industriali Serie ZPT

  • Metal Straight Gear Planetary Reducer Industrial Electrical Spare Parts ZPT Series
Luogo di origine Cina
Marca CLX
Certificazione N/A
Numero di modello ZTP

Contattimi gratis campioni e buoni.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Se avete di preoccupazione, forniamo la guida in linea di 24 ore.

x
Dettagli
Nome del prodotto Reduttore di marcia retta della serie ZPT Materiale Struttura interamente in metallo con lega di alluminio e acciaio
Applicazioni Macchine e apparecchi per la produzione di calzature Disposizione degli ingranaggi Reduttore di ingranaggio rettilineo
Evidenziare

Reduttore di marcia retta della serie ZPT

,

Ricambi elettrici industriali riduttore planetario

,

Reduttore planetario metallico
Lasciate un messaggio
Descrizione di prodotto

Reduttore planetario a marcia retta serie ZPT corrispondente motore di diverse marche per produttore cinese e estero

Descrizione del prodotto:

Il riduttore è un componente indipendente composto da una trasmissione di ingranaggi, una trasmissione di vermi e una trasmissione di vermi di ingranaggi racchiusi in un guscio rigido,utilizzato solitamente come dispositivo di trasmissione di riduzione tra la trasmissione originale e la macchina di lavoro.



I riduttori sono generalmente utilizzati per le trasmissioni a bassa velocità e ad alta coppia.la potenza dei motori elettriciUn normale cambio ha anche diverse coppie di marce con lo stesso principio per ottenere l'effetto di decelerazione desiderato.Il rapporto tra il numero di denti dell'attrezzatura grande e quella piccola è il rapporto di trasmissione.



Riduzione planetaria a trasmissione retta metallica Ricambi elettrici industriali Serie ZPT 0

Riduzione planetaria a trasmissione retta metallica Ricambi elettrici industriali Serie ZPT 1

Un riduttore svolge un ruolo nell'adeguamento della velocità e nella trasmissione della coppia tra il motore primario e la macchina o l'attuatore di lavoro ed è un dispositivo meccanico relativamente preciso.Lo scopo dell'uso è quello di ridurre la velocità e aumentare la coppiaEsistono vari tipi di riduttori, che possono essere suddivisi in riduttori di ingranaggi, riduttori di vermi, riduttori di velocità, riduttori di velocità e riduttori di velocità.e riduttori planetari secondo il tipo di trasmissioneIn base ai diversi stadi di trasmissione, può essere suddiviso in riduttori a uno stadio e in riduttori a più stadio; in base alla forma degli ingranaggi, possono essere suddivisi in riduttori cilindrici,riduttori di ingranaggi a busta, e riduttori di ingranaggi cilindrici convelati; secondo la disposizione della trasmissione, può essere diviso in riduttori dispiegati, riduttori di flusso diviso e riduttori coassiali.



I riduttori di marcia presentano le caratteristiche di un piccolo volume e di una grande trasmissione della coppia.con un'ampia gamma di combinazioni di motoriIl rapporto di trasmissione è finemente graduale per soddisfare le diverse condizioni di funzionamento e ottenere l'integrazione elettromeccanica.Il riduttore ha un'elevata efficienza di trasmissione, basso consumo energetico e prestazioni superiori.

Caratteristiche:

1. Adottare trasmissione a dentatura dritta, tramite trattamento di carburizzazione e spegnimento, trattamento di modifica del profilo dentale, garantire un funzionamento regolare, basso rumore;

2Struttura semplice, produzione di massa, tempi di consegna veloci e prestazioni ad alto costo;

3Il riduttore ha una gamma completa, che può soddisfare le esigenze della maggior parte dei riduttori sul mercato.

Riduzione planetaria a trasmissione retta metallica Ricambi elettrici industriali Serie ZPT 2

Dimensione ZPT070 ZPT090 ZPT110 ZPT140
C1 Ø70 Ø90 Ø90 Ø145
C2 4-M4/4-M5 4-M5/4-M6 4-M5/4-M6 4-M8
C3 Ø14 Ø19 Ø19 Ø19/Ø22/Ø24
C4 31.5 42 42 60
C5 Ø50 Ø70 Ø70 Ø110
C6 5 8 8 8
C7 60 90 90 90
C8 Fase 1 143 177.5 198.5 269
Fase 2 159 201 222 299.5
Fase 3   224 245 329.5
L1 3 5 3 5
L2 25 25 30 40
L3 36 37 37 52
L4 77 118 134 170
L5 70 90 110 140
L6 26.5 36 44 55
L7 21.2 36 44 55
L8
L9
D1 16 18 22 32
D2 25 28 35 45
D3 60 88 108 135
D5 4-M5 4-M6 4-M8 4-M10
D6 M5*10 M6*12 M6*12 M10*20
H1 18 20.5 24.5 35
H2
B1 5 6 6 10
B2

Parametri tecnici:

Modello Unità ZPT070 ZPT090 ZPT110 ZPT140 Rapporto Fase
Potenza nominale Torsione N.m.   45 80 170 1 1
35       2
  45 80 170 3
  45 80 170 4
  45 80 170 5
  45 80 170 7
35       8
35 45 80 170 10
  45 80 170 12 2
35       14 1
  45 80 170 15 2
  45 80 170 16
35 45 80 170 20 1
  45 80 170 25 2
  45 80 170 28
35       32 2
  45 80 170 35 2
35 45 80 170 40
35 45 80 170 50
35       56 2
  45 80 170 64 3
35 45 80 170 70 2
35 45 80 170 80 3
35 45 80 170 100
  45 80 170 125
35 45 80 170 140
  45 80 170 175
  45 80 170 200
  45 80 170 250
  45 80 170 280
  45 80 170 350
Torsione di arresto di emergenza N.m. 2 volte la coppia di uscita nominale
Velocità di ingresso normale r/m 3000 2500 2000 2000
Velocità massima di ingresso r/m 4000 3500 3000 3000
Forza radiale massima N 950 1450 2100 2700
Forza assiale massima N 425 725 1050 1350
Efficienza % Singolo (97%) Doppia percentuale (95%)
Durata media di vita h 20000
Peso kg 4.2 6.8 11.6 19.8   1
4.6 7.4 13.8 23.9   2
  8 16 28

3





Modello Unità ZPT070 ZPT090 ZPT110 ZPT140 Rapporto Fase
Momento di inerzia kgcm2   0.4 0.4 1.65 3 1
  0.309 0.309 1.22 4
  0.291 0.291 1.15 5
  0.285 0.285 1.7 7
0.094       8
0.092 0.283 0.283 1.13 10
  0.4 0.4 1.65 12 2
0.092       14 1
  0.309 0.309 1.22 15 2
  0.291 0.291 1.22 16
0.091 0.291 0.291 1.15 20 1
  0.291 0.291 1.15 25 2
  0.285 0.285 1.13 28
0.094       32 2
  0.285 0.285 1.13 35 2
0.092 0.283 0.283 1.11 40
0.092 0.285 0.285 1.11 50
0.091       56 2
  0.291 0.291 1.15 64 3
0.091 0.285 0.285 1.11 70 2
0.091 0.285 0.285 1.15 80 3
0.091 0.285 0.285 1.15 100
  0.285 0.285 1.15 125
0.091 0.285 0.285 1.13 140
  0.285 0.285 1.13 175
  0.283 0.283 1.11 200
  0.283 0.283 1.11 250
  0.283 0.283 1.11 280
  0.283 0.283 1.70 350
Noise dB 70 70 70 70 70
Lubrificante   Lubrificazione a base di grassi sintetici
Livelli di protezione   IP65
