Modifica del robot CTU per scatola extra grande / cartone 5.5m sistema di scaffalatura automatico magazzino

Luogo di origine Cina
Marca CLX
Certificazione CE
Numero di modello CLX-A42-L
Quantità di ordine minimo 1
Prezzo $30000-50000
Imballaggi particolari Imballaggio di custodia in compensato standard di esportazione;
Tempi di consegna 30-40 giorni
Termini di pagamento T/T, L/C, D/A, D/P, OA, Western Union, MoneyGram
Capacità di alimentazione 30 PCS/mese, 400 pcs/anno

Contattimi gratis campioni e buoni.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

Skype: sales10@aixton.com

Se avete di preoccupazione, forniamo la guida in linea di 24 ore.

x
Dettagli
Dimensione (millimetri) 1600*1000*4330 mm Altezza di elevazione (millimetri) 400-5200
Dimensione massima del cartone ((mm) 670 ((L) * 500 ((W) * 600 ((H) Peso del prodotto 550 kg
Diametro di rotazione (mm) 1830 Carico massimo per scatola 50 kg
Carico massimo 300 kg Velocità massima in rettilineo 10,7 m/s
Precisione di parcheggio ± 10 mm Larghezza della strada ((mm) ¥1225 mm
Piattazza del suolo ± 4 mm carica Completo e veloce due modelli
Discarica Completo e veloce due modelli Sicurezza 1 Controllo dei sensori per il rilevamento degli ostacoli, anti-colisione
Sicurezza 2 Alarme acustiche e luminose sicurezza 3 Emergenza
sicurezza 5 Protezione di carica e scarica sicurezza 4 Crittografia delle comunicazioni
Compatibilità Cartoni e contenitori di plastica Navigazione Codice QR + navigazione inerziale
Evidenziare

Sistema automatico di scaffalatura di magazzino Robot CTU

,

Modifica del robot del CTU

,

Robot CTU Extra Big Box

Lasciate un messaggio
Descrizione di prodotto

CTU - Unità di trasferimento dei container



Il CTU (Carton Transfer Unit) è un robot automatizzato senza equipaggio per il picking e la movimentazione.



La serie CLX A42 è un nuovo robot CTU innovato e sviluppato, utilizzato per la selezione, il prelievo e lo stoccaggio di contenitori di cartone o di plastica, con livelli multipli che funzionano senza intoppi a una capacità massima di 300 kg.



Oggi i robot CTU sono ampiamente utilizzati in diversi campi come parti elettroniche, elettrodomestici, accessori per macchine, accessori per tessuti, persino alcuni negozi online, magazzini, ecc.





Caratteristica



1. basata sulla struttura AGV e sulle funzioni di navigazione, con estensibilità della funzione AMR;

2. per il carico/scarico di contenitori in cartone e in plastica;

3. adatto per la dimensione massima del cartone/contenitore 670 ((L) * 500 ((W) * 600 ((H);

4. Max 8 + 1 scaffali a strato, ciascun strato a capacità massima50 kg, capacità totale¥300 kg;

5. scaffali inferiori a 5,5 metri;

6Ogni CTU può lavorare a 20-30 cartoni/ora, con elevata efficienza;

7- Lavora solo su container, più stabile.

8. WCS: con WCS, per una migliore gestione del magazzino;

9. Intelligenza: può lavorare con ERP, WMS, per l'intera gestione intelligente dell'impianto.



Parametri tecnici

Modello # CLX-A42-L
*Dettagli del prodotto
Dimensione (mm) 1830*1060*4330 mm Altezza regolabile da 1000-5530 mm
Dimensione del cartone/contenitore (mm) L ((300-670) * W ((300-500) * H ((120-600)
Peso del prodotto(kg) 550
Diametro di rotazione (mm) 1830
Capacità di carico massima (kg) 300
Capacità di carico massima per ciascun cartone/contenitore (kg) 50
Altezza di carico (mm) 400-5200
* Prestazioni di movimento
Velocità massima in rettilineo (m/s) 1.7
Precisione di parcheggio (mm) ± 10
* Prestazioni di carica e scarica
Tempo di carica completa (h) 1.4
Tempo di ricarica rapida (min) 32
durata della batteria completamente carica (h) 6.5
durata della batteria a carica rapida (h) 4.0
* Ambiente di lavoro
Temperatura di funzionamento 0-45°C
Larghezza della strada (mm) 1225
Piattazza del terreno (mm/2,25mm2) ± 4
* Metodi di sicurezza
Detezione degli ostacoli
Anticollisione
Alarme acustiche e luminose
Emergenza
Crittografia delle comunicazioni
Protezione di carica e scarica
Prevenzione del sollevamento e delle cadute
Certificato CE
* Altri
Compatibilità Cartoni e contenitori di plastica
Comunicazione Wi-Fi, 5GHz, 802 11n.
Navigazione Codice QR + navigazione inerziale

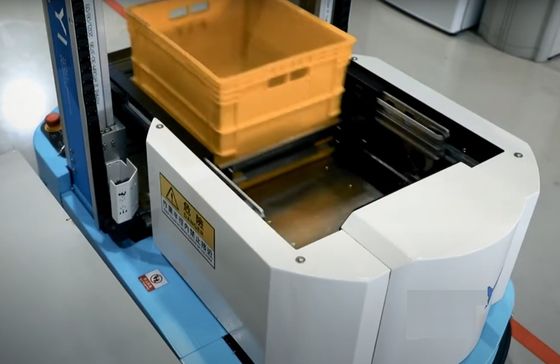

* Con telecamera di rilevamento posizione cartone;
CTU robot for 3.5m  shelves cartons Storage Automatic Warehouse system load /unload speed 25-30 cartons/hour 0

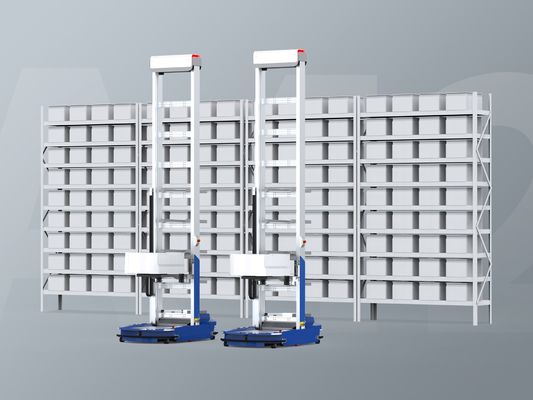

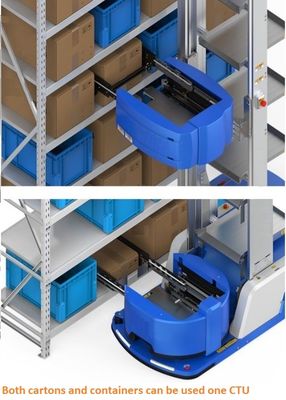

* Conservazione di cartoni e contenitori di plastica compatibili in un unico scaffale;
CTU robot for 3.5m  shelves cartons Storage Automatic Warehouse system load /unload speed 25-30 cartons/hour 1

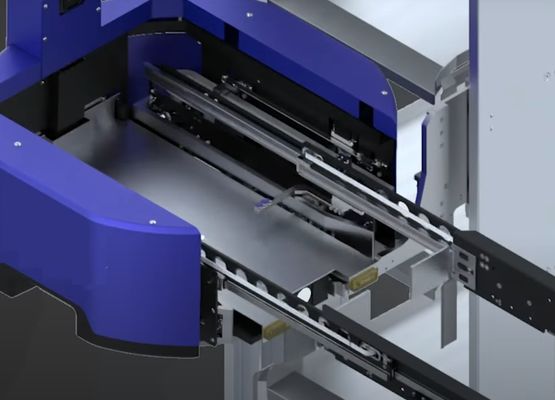

* Con groppa per caricare / scaricare cartone o contenitore
CTU robot for 3.5m  shelves cartons Storage Automatic Warehouse system load /unload speed 25-30 cartons/hour 2

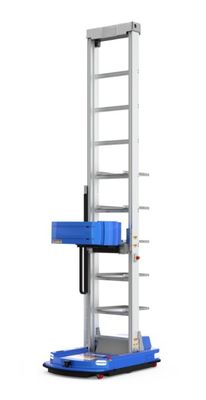

* Con cesto per immagazzinare cartone o contenitore
CTU robot for 3.5m  shelves cartons Storage Automatic Warehouse system load /unload speed 25-30 cartons/hour 3

Personalizzazioni
* Con grappa regolabile per abbinare le diverse dimensioni del cartone;
CTU robot for 3.5m  shelves cartons Storage Automatic Warehouse system load /unload speed 25-30 cartons/hour 4
* Con presa estensibile per il deposito in cartone
CTU robot for 3.5m  shelves cartons Storage Automatic Warehouse system load /unload speed 25-30 cartons/hour 5





Applicazioni



Un sistema completo di magazzino automatico CTU, non copre solo le parti hardware, ma anche combinato con il sistema di controllo software, in fase di messa in servizio, e servizio post-vendita,molti fattori elencati come segue:



- No Parti chiave
1 Ripiani di stoccaggio
Si prega di valutare attentamente le richieste di stoccaggio prima di costruire gli scaffali:
(1) Quali sono i vostri prodotti, in quale settore?
(2)Qual è la vostra capacità produttiva, capacità di input?
3) Qual è la velocità di consegna del carico, quante merci deve rilasciare per ogni giorno e quanto tempo per lo stoccaggio del carico?
(4) La posizione di stoccaggio deve essere contrassegnata con un codice QR o un codice a barre, in modo da completare il posizionamento del carico.
2 CTU Corpo principale
(1) Si suggerisce una velocità di spedizione di circa 25-30 casse/ora per 1 CTU;
(2) La quantità di CTU è determinata da numerosi fattori:
* quantità totale di stoccaggio;
* Importo di input e output del magazzino;
* Orario totale di lavoro;
* richieste di orario di punta;
* Quante condizioni di lavoro
Moidificazione su Robot CTU
Il nostro CTU e' sempre personalizzato secondo i dettagli dell'acquirente:
(1) Dimensioni della scatola o del cartone, peso ecc. per determinare la capacità di carico;
(2) Quanti strati per gli scaffali di stoccaggio, per determinare quanti strati del cestino posteriore da abbinare.
(3) L'altezza degli scaffali di stoccaggio, per determinare l'altezza massima di sollevamento da raccogliere e posizionare;
Stazione di ricarica intelligente
3 Sistema software
4 Hardware
(1) Dispositivo di rete - server;
(2) Qualche miglioramento della stazione di ricarica, come l'estintore, ecc.;
5 Installazione e messa in servizio
* Disegno della linea del sito;
* Infilare un codice QR,
* test di localizzazione dei depositi dei robot,
* test complessivi del progetto e depurazione comune;
* Disegnare linee sul sito, incollare codici QR e etichettare gli scaffali;
* supporto operativo e formazione dopo il lancio in loco;



CTU robot for 3.5m  shelves cartons Storage Automatic Warehouse system load /unload speed 25-30 cartons/hour 6
